超聲波熔接機(jī)焊接試驗(yàn)的描述

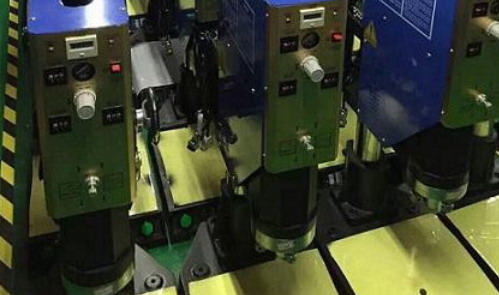

超聲波熔接機(jī)已廣泛應(yīng)用于汽車制造業(yè)，人們用它來(lái)加工汽車塑料零部件，可以生產(chǎn)出焊縫美觀、牢固的產(chǎn)品。在使用超聲波熔接機(jī)加工塑料制品之前，需要對(duì)設(shè)備參數(shù)進(jìn)行調(diào)整，并進(jìn)行不同的焊接試驗(yàn)，以獲得更合適的參數(shù)值。今天我們就以燈罩焊接工藝為例來(lái)了解焊接試驗(yàn)的過(guò)程。

根據(jù)人們使用超聲波熔接機(jī)的經(jīng)驗(yàn)，焊接壓力過(guò)大或過(guò)小都不利于焊縫的形成，因此焊接壓力一般控制在0.15～0.25MPa范圍內(nèi)。燈罩焊接試驗(yàn)將設(shè)備焊接壓力控制在0.2MPa，保壓時(shí)間設(shè)定為2秒。然后，通過(guò)調(diào)整超聲波熔接機(jī)的焊接深度，獲得幾組試驗(yàn)數(shù)據(jù)，通過(guò)顯微鏡觀察焊接界面的微觀形態(tài)，確定哪個(gè)焊接深度更適合燈罩的生產(chǎn)和加工。

在超聲波焊接燈罩的三組試驗(yàn)中，設(shè)定超聲波熔接機(jī)焊接深度依次為1.4mm、1.8mm和2.3mm。通過(guò)拉拔力測(cè)試，得出燈罩在1.8mm和2.3mm時(shí)拉拔力大于180N。汽車燈罩主要安裝在汽車的左右兩側(cè)，當(dāng)車輛行駛時(shí)，它將承受很大的空氣摩擦力，當(dāng)燈罩拉拔力小于180N時(shí)，在摩擦力的作用下容易脫落，可見超聲波熔接機(jī)的焊接深度不能低于1.8mm。在對(duì)焊接深度為1.8mm和2.3mm的燈罩試驗(yàn)產(chǎn)品進(jìn)行外觀檢查時(shí)，發(fā)現(xiàn)2.3mm的燈罩有明顯的焊接痕跡，不符合汽車塑料制品生產(chǎn)的外觀要求。通過(guò)試驗(yàn)，得出以下結(jié)論：超聲波塑料焊接設(shè)備焊接壓力為0.2MPa，保溫時(shí)間為2秒，焊接深度為1.8mm時(shí)，燈罩加工效果較好。
